Máy biến áp 5000 KVA

Thông số máy biến áp 5000 kVA

Máy biến áp 5000 kVA là máy biến áp điện mạnh mẽ và đáng tin cậy được chế tạo cho các ứng dụng công nghiệp nặng. Với mức công suất 5000 kVA, nó có khả năng xử lý tải lớn và lý tưởng để sử dụng trong các trạm biến áp, nhà máy điện và cơ sở công nghiệp.

Máy biến áp có điện áp sơ cấp 11000 V và điện áp thứ cấp 690 V, với cấu hình nhóm vectơ YD11. Nó có ba pha và tần số 50/60 Hz. Máy biến áp có trở kháng 6 phần trăm và các tùy chọn làm mát bao gồm ONAN, ONAF và ODAF.

Độ tăng nhiệt của máy biến áp là 65 độ/55 độ và có mức cách điện 75 kV (BIL), giúp máy có khả năng chống tăng điện áp cao. Máy biến áp là loại ngâm trong dầu và bộ chuyển đổi vòi nước bị ngắt mạch. Xếp hạng bảo vệ của nó là IP23, khiến nó phù hợp để sử dụng trong môi trường ngoài trời.

Máy biến áp có hiệu suất cao, đạt hiệu suất 99%. Nó nặng 16000 kg và có kích thước 3750 x 2050 x 2450 mm. Với mức công suất cao, độ tin cậy và độ bền cao, máy biến áp 5000 kVA là giải pháp lý tưởng cho các ứng dụng công nghiệp nặng.

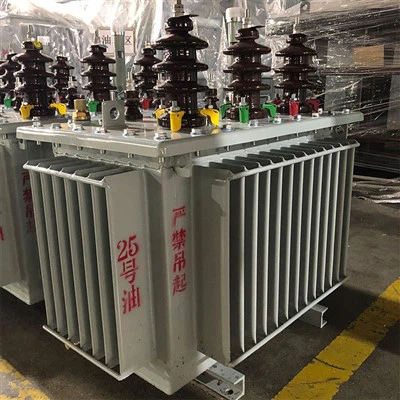

Giới thiệu sản phẩm máy biến áp ngâm dầu:

Máy biến áp ngâm dầu có công suất từ ​​1000kVA trở lên phải được trang bị nhiệt kế tín hiệu ngoài trời và có thể đấu nối với tín hiệu ở xa. Máy biến áp ngâm dầu từ 800kVA trở lên cần trang bị rơle khí và thiết bị bảo vệ áp suất, máy biến áp ngâm dầu dưới 800kVA tùy theo yêu cầu sử dụng, có thể lắp đặt rơle khí theo ý kiến ​​của nhà sản xuất. Máy biến áp khô cần được trang bị thiết bị đo nhiệt độ theo yêu cầu của nhà sản xuất, thông thường lắp đặt máy biến áp từ 630kVA trở lên. Máy biến áp phân phối ngâm dầu kín hoàn toàn có cấp điện áp từ 35kV trở xuống và công suất từ ​​31500kVA trở xuống Bao gồm máy biến áp ngâm dầu, máy biến áp ngâm dầu S11, máy biến áp ngâm dầu S13, S9, S11, S13, D11, SZ11 , SCB10, SCB11, SCRBH15, SH15-M, KS11, KBSG và các sản phẩm máy biến áp nối tiếp khác. Máy biến áp ngâm dầu kín hoàn toàn sử dụng loại kín dầu đầy đủ và thùng dầu vỏ lượn sóng THÍCH ỨNG độ đàn hồi của nó với sự giãn nở của dầu để trở thành thùng dầu kín. Loại sản phẩm này đã được sử dụng rộng rãi trong xây dựng lưới điện đô thị, nông thôn và các công trình trọng điểm.

Đặc điểm cấu trúc máy biến áp ngâm dầu:

1 Lựa chọn lõi máy biến áp là tấm thép silic định hướng cán nguội chất lượng cao, sử dụng quy trình cắt ngang tự động và ứng dụng quy trình sản xuất khớp nối bước (Step-Lap), cải thiện sự phân bố mật độ từ thông bên trong lõi, giảm độ rung của năng lượng động lõi, giảm tiếng ồn hiệu quả, giảm tổn thất.

2. Lựa chọn cuộn dây bằng dây tráng men (hoặc dây bọc giấy) có độ bền cao, cấu trúc dạng xi lanh (hoặc bánh), phân bố ampe vòng, cấu trúc cách điện hợp lý, có khả năng chống đoản mạch mạnh.

3. Thân máy biến áp ngâm trong dầu được gắn chặt bằng kết cấu chống lỏng, bộ phận buộc chặt được trang bị đai ốc chống lỏng tự khóa và không sử dụng treo

Cấu trúc cốt lõi có thể đảm bảo rằng nó không bị lỏng lẻo khi chạy sau khi vận chuyển đường dài.

4. Tấm tôn của thùng dầu tôn thay thế thùng chứa dầu, tấm tôn có thể giãn nở và co lại theo sự thay đổi thể tích của dầu máy biến áp.

Làm cho máy biến áp cách ly với khí quyển, ngăn ngừa và làm chậm sự suy giảm độ ẩm của dầu và cách điện, nâng cao độ tin cậy khi vận hành, vận hành bình thường không cần bảo trì.

5. Được trang bị nhiệt kế tín hiệu "từ xa" và van xả áp, nâng cao độ tin cậy khi vận hành máy biến áp
