Ký hiệu máy biến áp phân phối

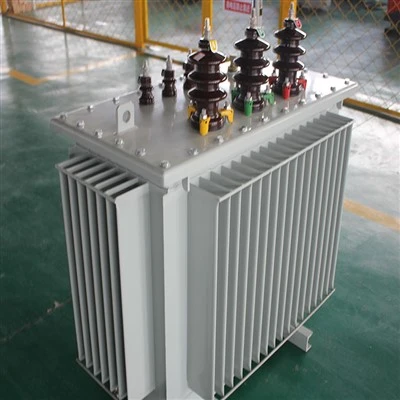

Máy biến áp phân phối là một thành phần quan trọng trong hệ thống phân phối điện. Nó có nhiệm vụ chuyển đổi các cấp điện áp từ cao xuống thấp, giúp nguồn điện an toàn khi sử dụng ở nhiều địa điểm khác nhau. Máy biến áp này có thể được xác định bằng ký hiệu duy nhất thể hiện nó trong sơ đồ mạch điện.

Ký hiệu máy biến áp phân phối là biểu tượng thường được sử dụng của máy biến áp này trong sơ đồ mạch điện. Biểu tượng này được tạo thành từ hai cuộn dây, sơ cấp và thứ cấp, được quấn quanh lõi từ tính. Cuộn sơ cấp nối với nguồn điện, cuộn thứ cấp nối với tải. Sự biến đổi điện áp xảy ra bên trong máy biến áp và điện áp thứ cấp được điều khiển bởi tỷ lệ số vòng dây ở cuộn sơ cấp và thứ cấp.

Ký hiệu máy biến áp phân phối được thiết kế đơn giản, dễ hiểu. Cuộn dây được biểu diễn bằng hai đường thẳng song song, cuộn sơ cấp dài hơn cuộn thứ cấp. Hai cuộn dây được ngăn cách nhau bằng một đường chấm tượng trưng cho lõi từ. Ký hiệu máy biến áp thường đi kèm với các ký hiệu khác tượng trưng cho công tắc, cầu chì và các bộ phận khác tạo nên mạch điện.

Ký hiệu máy biến áp phân phối không chỉ được sử dụng trong sơ đồ mạch điện mà còn trong các hệ thống và thiết bị điện khác nhau. Nó cho phép các kỹ sư và kỹ thuật viên nhanh chóng xác định sự hiện diện và vị trí của máy biến áp trong hệ thống, điều này rất quan trọng cho mục đích khắc phục sự cố và bảo trì. Nó cũng giúp thiết kế và quy hoạch hệ thống điện, đảm bảo rằng máy biến áp phân phối có kích thước và vị trí chính xác để đạt hiệu suất và an toàn tối ưu.

Tóm lại, ký hiệu máy biến áp phân phối là một thành phần quan trọng trong hệ thống phân phối điện. Nó thể hiện máy biến áp trong sơ đồ mạch điện và cho phép các kỹ thuật viên và kỹ sư nhanh chóng xác định sự hiện diện và vị trí của nó trong hệ thống. Sự đơn giản và dễ sử dụng của biểu tượng khiến nó trở thành một công cụ thiết yếu để thiết kế, xây dựng và bảo trì hệ thống điện.
